技术领域
[0001] 本实用新型涉及了半导体封装技术，特别是一种高导热半导体封装器件。 背景技术
[0002] 半导体器件中的发射结电流具有正温度系数，当半导体器件在工作时产生的热量不能及时散出时，可以引起芯片局部温度的升高或电流的集中，从而引发热电正反馈，最终有可能在器件有源区内出现稳定或不稳定热斑。而热斑的形成，将引起器件参数的蜕化，甚至诱发二次击穿。因而半导体器件的散热性能至关重要。
[0003] 目前，针对T0-220F半导体封装器件，在其散热片部位的塑封尺寸为0. 70mm，针对这样厚度的T0-220F半导体封装器件，非常容易出现上述技术问题，因此需要对该半导体封装器件重新进行设计，以克服上述问题。
实用新型内容
[0004] 本实用新型的目的是为了克服现有塑封技术的不足，提高全包封半导体器件的散热性能，从而提供一种新型半导体封装元器件，有效改善半导体器件封装件的散热片封装尺寸，以实现高导热半导体封装器件的稳定性。
[0005] 本实用新型采用的技术方案如下：
[0006] 一种高导热半导体封装器件，包括引线框架载体、散热片、内引脚、软焊料、芯片、 键合焊线和塑封体，芯片设置于软焊料上，软焊料设置于散热片上，散热片固定于引线框架载体上，芯片通过键合焊线与内引脚连接，塑封体将芯片、软焊料、散热片、引线框架载体、 键合焊线和内引脚塑封，其特征在于：所述塑封体包覆了引线框架载体、散热片、软焊料、芯片、键合焊线和部分内引脚，且散热片底部包封的塑封体的厚度为0. 15mm。
[0007] 本实用新型与现有技术相比具有以下优点：
[0008] 1、本实用新型在引线框架载体的散热片部位的塑封厚度为0. 15mm，这能更好的解决管散热问题，使半导体器件质量更加稳定可靠，应用范围更广。
[0009] 2、本实用新型与T0-220F原有封装相比，底部塑封料更薄，树脂流动性要求更高， 模具结果需要重新设计改变。
附图说明
[0010] 图1为本实用新型半导体器件封装件结构示意图
[0011] 图中标记为：1—引线框架载体、2——内引脚、3——软焊料、4——芯片、5—— 键合焊线、6——塑封体、7——散热片、8——弓I脚。
具体实施方式
[0012] 下面结合附图对本实用新型做进一步详细描述：
[0013] 器件工作时，产生的热量一部分是通过芯片、树脂从正面散发，这部分散热量较少；而主要是通过芯片、焊料、载片、底部树脂散发释放。而现有T0-220F封装件散热片后的塑封体厚度为0. 70mm，不利于半导体器件热量散发。如图1所示，为本实用新型半导体器件封装件结构示意图，其包括引线框架载体1、内引脚2、软焊料3、芯片4、键合焊线5、塑封体6，芯片4设置于软焊料3上，软焊料3设置于散热片7上，散热片7固定于引线框架载体1上，芯片4通过键合焊线5与内引脚2连接，塑封体6将芯片4、软焊料3、散热片7、 引线框架载体1、键合焊线5和内引脚2塑封。所述塑封体6覆盖引线框架载体1、散热片 7和部分内引脚2，构成器件整体，并对器件起保护和支撑作用，未被塑封体6包封的另外部分内引脚2连接位于外部的引脚8。
[0014] 所述塑封体6包覆了引线框架载体1、散热片7、软焊料3、芯片4、键合焊线5和部分内引脚2，且散热片7底部包封的塑封体6的厚度为0. 15mm。这样能更好地利于 半导体器件散热，使其更加稳定可靠。
[0015] 本实用新型是T0-220F封装件结构，其综合了全包封的优点，克服了半导体全包封元器件对散热性能影响较大的缺点，确保产品可靠性。
本页面
【文章导读】当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如铜线的载流量，可按铝线计算。“三十五乘三点五，双双成组减点五”，说的是的导线载流量为截面数的倍，即。从及以上的导线，其载流量与截面数之间的倍数关系
【正文】
1、当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如 铜线的载流量，可按 铝线计算。“三十五乘三点五，双双成组减点五”，说的是 的导线载流量为截面数的 倍，即 )。从 及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减 。即 导线的载流量为截面数的3倍； 导线载流量是其截面积数的 倍，依次类推。依据上面口诀所说通过心算得出 可以，它的载流量为截面积的 倍。所以有 铜线电缆载流量为： .由计算得比主电机的启动电流大是可以的。控制电路选 的铜线即可。气泵电机选 的铜线 平的铜线=4平的铝线 再加上穿管 第二章 电器的规格选择及其原理 低压电器的规格选择原理一、电器的额定电压应与所在回路标称电压相适应。
2、高温九折铜升级。穿管根数二三四，八七六折满载流。说明：本口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。倍数随截面的减小。“二点五下乘以九，往上减一顺号走”说的是 及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如 导线，载流量为 )。从 及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即 。“三十五乘三点五，双双成组减点五”，说的是 的导线载流量为截面数的 倍，即 )。从 及以上的导线，其载流量与截面数之间的倍数关系变为两个线号成一组，倍数依次减 。即 导线的载流量为截面数的3倍； 导线载流量是其
依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如 ’铜线的载流量，可按 铝线计算。各规格铜线的负载电流量：十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如 平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,
增加一个截口就增加?2?个截面（增加面的个数=截口数×2）四、分数乘法1一、分数乘整数①分数的意义：求几个相同加数和的简便运算。②分数乘整数：分母不变，分子于整数相乘的积作分子。（能约分的要先约分再计算，可使计算简便。乘得的积要化成最简分数）③“求一个数的几分之几 ”：（1）：找准单位“1”（2）想出数量关系式：单位“ ?分率=分率对应量（3）根据数量关系列式解答分数乘分数：①分数乘分数的意义就是求一个数的几分之几 。②分数乘分数计算方法：分子相乘的积作分子，分母相乘的积作分母③先约分再计算，计算结果化成最简分数。④判断大小：?）一个数（0?除外）乘大于?1的数，积大于这个数。?2）一个数（0导线截面积与载流量的计算方法--增加个人见解
3、3、电流与它所产生的磁场的关系通电导线中的电流与它所产生的磁场强度成正比，这一点与电压是无关的。如果导线ab通过一个单位的电流，则在导线通电过程任一瞬时,导线ab的某一截面c存在一定数量的可自由移动电荷，如果ab两端电压提高一倍，则截面c的电荷状态有如下几种情况进行选择： 截面任一瞬时通过的自由电荷不变，但单位时间内通过c界面的电量提高一倍，即.导线中电荷的运动速度提高一倍。 截面任一瞬时通过的自由电荷增加一倍，但单位时间内通过c界面的电量提高一倍，即.导线中电荷的运动速度不变。 截面任一瞬时通过的自由电荷按一定比例提高，但单位时间内通过c界面的电量提高一倍，即导线中电荷的运动速度、导线截面的电荷数量按一定关系提高一定数量。
4、电场力做正功4．两根通电的长直导线平行放置，电流分别为 i1 和 i2，且 ，电流的方向如图所示，在与导线垂直的平面上有 、d 四点，其中 a、b 在导线横截面连线的延长线上，、d 在导线横截面连线的垂直平分线上，则导体中的电流在这四点产生的磁场的磁感应强度可能为零的是（ ） 点 点 ．点 点．如图所示，q 是一个正点电荷，ab 是水平放置的光滑绝缘杆，杆上套着一个带负电的环 p，它们在同一竖直平面内，把环从 a 端由静止释放，在环从 a 端向 b 端滑动过程中其电势能（ ）a．一直增加 b．一直减少 ．先减少后增加 d．先增加后减少6．如图所示，放在台秤上的条形磁铁两极
交变电流通过导体时，由于感应作用引起导体截面上电流分布“集肤效应”不均匀，愈近导体表面电流密度越大。这种“趋肤效应”使导体的有效电阻增加。频率越高，趋肤效应越显著。当频率很高的电流通过导线时，可以认为电流只在导线表面上很薄的一层中流过，这等效于导线的截面减小，电阻增大。既然导线的中心部分几乎没有电流通过，就可以把这中心部分除去以节约材料。因此，在高频电路中可以采用空心导线代替实心导线。此外，为了削弱趋肤效应，在高频电路中也往往使用多股相互绝缘细导线编织成束来代替同样截面积的粗导线，这种多股线束称为辫线。在工业应用方面，利用趋肤效应可以对金属进行表面淬火。、磁滞损耗放在交变磁场中的铁磁体，因磁滞现象而产生一些功率损耗。
然后根据表里截面的电线所能承受的最大载流能力来选取恰当的电线。如家用总功率为 ，额定电压为 ，根据上式计算得电流为 ，经与上表核对，选用 的铜线较为合适。 设备电线与电缆的规格在实际设计中一般工程师们都喜欢用估算口诀，口诀：“十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。条件有变加折算，高温九折铜升级。”上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可。
5、下列叙述正确的是 a．气体吸收的热量可以完全转化为功b．气体体积增大时，其内能一定较少c．气体从外界吸收热量，其内能一定增加d．外界对气体做功，气体的内能可能减少15．如图，两根相互平行的长直导线分别通有方向反的电流?i1?和i2，且? ?为导线某一横截面所在平面内的四点，且? ?与两导线共面；b?点在两导线之间， ?的连线与导线所在的平面垂直。磁感应强度可能为零的是 ?点 ?点 ?点 ?点 ．雨后太阳光入射到水中发生色散而形成彩虹。设水滴是球形的，图中的圆代表水滴过球心的截面，入射光线在过此截面的平面内，?、 ?代表四条不同颜色的出射光线，则它们可能依次是 a．紫光、黄光、蓝光和红光b．紫光、蓝光、黄光和红光c．红光、蓝光、黄光和紫光d．红光、黄光、蓝光和紫光17．通常一次闪电过程历时约? 。
表 发电机出口引出线参数母线类型截面积导体载流量截面系数集肤效应系数导体质量槽型母线 年利用小时数 ，查得对应的槽型硬导体的经济电流密度导线的经济截面积： ( )选择导线截面 ，具体参数如表 所示。 型号为：当时允许电流为： ( )满足长期允许发热条件。（2）热稳定校验。导线正常运行时的温度为: ( )取热稳定系数。满足热稳定的最小截面为： ( )式中， 导体的集肤效应系数，一般为 ； 短路电流通过电器时所产生的热效应，。又式中， 周期分量热效应； 非周期分量热效应。又 ( )式中，； 主保护动作时间，取 ； 断路器固有分闸时间，为 ； 断路器开断时的电弧持续时间，为 。将前述短路电流计算结果代入可求得： ( )又 ( )式中。导线截面积与载流量的计算方法--增加个人见解
6、穿管内径为 。（二）n线截面的选择按选择，选mm。（三）pe线截面的选择按选择，选mm。因此所选导线和穿线管为： ） 有一条 的三相线路，供电给 、的y型电动机，各台电动机之间相距2m，线路全长 。试按发热条件选择明敷的 型导线截面（已知当地环境温度为 ），并校验其机械强度和电压损耗（允许电压损耗为5%）。解：（一）按发热条件选择导线截面线路的计算电流为： a查附表 ，得c时明敷的 型导线截面为 时的，即选择导线为 。（二）校验导线的机械强度查附表21，知室内明敷或穿管的绝缘铝线的最小允许截面均为 。现导线截面为 ，当然满足机械强度要求。（三）校验线路的电压损耗由于 电动机均匀分布在 长的线路上。
7、见图7a)。 b)采用电火花线切割机床在刨刀的片状硬质合金上切割一个横向截面，见图7b)。 c)将切割所得的截面分别预磨抛光后，用4％ 酸的酒精溶液侵蚀。a)刨刀钎焊缝充满度测量纵向试样b)刨刀钎焊缝充满度测量横向试样图 钎焊缝充满度测量方法a)在5倍放大镜下观察纵横两个截面上硬质台金与刨刀刀体之间的钎焊缝，并测量它f}、j实际有 效焊缝的长度。b)计算纵横两个截面上硬质合金与刨刀刀体之间的钎焊缝理论长度之和。 c)计算钎焊缝的充满度，结果应符合 的规定。 d)钎焊缝充满度的计算方法：，爿=" ‘ ％，( 式中爿——充满度，％： 卜一纵横两截面上实测有效焊缝长度之和，mm； 三——纵横两截面上
说明不断有泥沙沉积。第 13 题，辽河入海年径流量增大，输送泥沙增加，河口泥沙淤积增加，因此海岸向南推进。第 14 题，获取辽河河口形态变化的影像和监测辽河河口的形态变化主要利用rs 技术；分析辽河河口形态变化规律和模拟辽河河口形态未来的变化主要利用 技术。答案 二、非选择题15．( ·山东济宁一模)下图是我国东部地区某河流示意图，读图回答下列问题。(1)分析 ab 截面河谷深邃的原因。(2)分析 cd 截面所在河段成为地上河的原因。(3)若 ef 截面所在河段中沙洲逐渐向一岸偏移，指出其可能偏移的方向(e 岸或 f 岸)，并说明判断依据。答案 (1)位于背斜顶部，受张力作用。
有时采用并沟线夹联接。七股铜线的插接：多股线的分支连接：铜、铝导线的联接：1.小截面独股铜、铝导线，在干燥的室内，可以将铜线涮锡和铝线直接联接。但，联接前要将导线去锈涂导电膏；联接后，先包两层橡皮胶布，再包两层普通胶布。2.在潮湿的环境和室外，要使用铜、铝过渡接头(铜、铝卡子，铜、铝线夹，铜、铝套管)联接。铜铝线为什么不可以直接连接：铜铝直接连接会在连接处产生电氧化反应，使得接触面电阻增大，从而导致接触面应电阻增大而发热，破坏绝缘，严重时能烧毁导线造成火灾事故。(十八)导线识别识别 2及以下的导线国产 2及以下的布电线共有八种规格。即 2)导线截面与直经的关系截面 2)直径 导线截面与直经的计
8、如实际需要也可将厨房和淋浴室设为单独回路。此外考虑到家庭办公和信息化的发展，还应增加一条专用回路。二、导线及电器设备的选择 室内外导线及电器设备的选择合理与否，直接关系到住宅用电的安全及经济效益，因而必须在工程设计中合理选用导线和有关电器设备。 (1)导线的选择： 确定导线的型号和规格，其原则是既能保证配电的质量与安全又能节省材料，做到既经济又合理其中导线型号应按使用工作电压及敷设环境来选择；导线的规格(导线截面)可按下列要求进行选择： ①有足够的机械强度。为防止出现断线事故，导线必须有足够的机械强度，一般照明回路计算电流较小时(＜ )，其导线都应按机械强度选择。 ②能确保导线安全运行。选择导线时应保证其安全电流大于长期最大负载电流。
s。由表 查得。表 非周期分量t的等效时间短路点t t 发电机升高电压母线 发电机出口及母线 所以 ( ) (5 )导体的最小截面积为： ( )可见满足要求。（3）按电晕校验导线截面积。表 可不进行电晕检验的最小导线型号及外径电压等级（ 软导线型号 管形导线外径（mm）由于所选导线的型号为，所以该导线不需要进行电晕电压的校验。（4）动稳定校验，软母线无需进行动稳定校验，因此，所选用导线满足。表 侧汇流母线电压等级选择结果计算结果型号 、发电机出口侧引出线选择（1）导线的截面的选择，按经济电流密度选择母线的截面，母线最大持续电流为: ( )发电机的出口引出线形选择槽型，导体的布置方式为三相水平竖导线截面积与载流量的计算方法--增加个人见解
9、重点放在修补管及压接管处，对施工人员认为可不处理的损伤处，监理人员要进行察看并提出监理意见，有分歧报总监理师解决。4）导线有下列情况之一者定为严重损伤，应锯掉损伤部分，以接续管重接。强度损失超过计算拉断力的 %。截面损失超过导电部分截面积的 %。损伤的范围超过一个补修管长度。钢芯断股。金钩、破股已使钢芯或内层线股形成无法修补的永久变形。5）导线有下列情况时，可不予修补。铝或铝合金单股损伤深度小于直径的 。导线截面积损伤在导电部分截面积的5%及以下，强度损失小于4%及以下。单金属绞线损伤截面为4%有以下。6）导线紧线施工监理。导线紧线前所有压接管、修补管、缠绕补修都经检查合格。 紧线时各交叉跨越处。
同时应注意以下几点： a．在选择进户线及干线截面时应留有适当余量； b．单相制中的中性线应与相线截面相同； c．三相四线制中的中性线载流量不应小于线路中的最大不平衡负荷电流。用于接中性线保护的中性线，其电导不应小于该线路相线电导的50%，气体放电灯的照明线路因受三次谐波电流的影响，其中性线截面应按最大一相电流选用。 ③能确保电压质量。对于住宅建筑来说，电源引入端至负荷末端的线路电压损失不应大于 %，如线路电压损失值大于规定电压损失允许值，应加大导线截面以保证线路的电压质量。 总之，在选择导线时要考虑实际使用及未来发展需要，适当留有余量，减少电压损失，保证导线使用的安全可靠和经济有效。 (2)电器设备的选择： 电器设备主要指电源配电箱、电表、控制开关、漏电保护开关及电源插座等。
一固体热传导系数, 一传热路径横截面积,m;,j一传热路径长度;△￡一固体传热路径上的温差,k.通风冷却研究目的是在发电机内热源确定的情况下通过运用计算与试验的手段掌握发电机内冷却介质的流量,流速,压力及其分布,并分析冷却介质与发电机发热部件的耦合热交换情况,以便在产品的设计阶段对冷却系统进行合理设计和优化,确保产品开发成功.2通风系统网络计算这是一种简单快捷的发电机通风计算方法,广泛地应用于各种电机的通风系统计算.国内外主要的发电机制造厂大多采用这种计算方法进行常规通风计算.计算时将整个发电机通风系统看成一组互相关联的流体通道,并用风阻来代替实际的通风管道
10、=，；在有负压效应的情况下，，，若设沿程能量损失受负压效应的影响不大，即，则由式（ ）得： ( )式中，即有负压效应时，负压区流速的增量。将式（ ）与（ ）比较得知，由于负压区的负压作用，使排屑通道压差增大，压差产生的抽吸力直接作用在排屑通道中的切屑上，实现主动抽屑；负压区压力越低，则排屑通道压差越大，负压抽屑效果越好，系统排屑能力也越高。这就表明，在此条件下，如果液体运动速度短时间内大幅度增加，则液体的压力就会急剧下降。这样压力差就明显。df喷射系统就是运用了这一力学理论。由于管路中的切削液的流量一定，管路的截面积大于喷嘴处的截面积。所以当切削液流经喷嘴处切削液的流速大大增加，进人钻杆内孔。
破坏时箍筋应力在混凝土开裂后急剧增加并被拉断，梁被斜向拉裂成两部分，破坏过程快速突然。剪压破坏时箍筋在混凝土开裂后首先达到屈服，然后剪压区混凝土被压坏，破坏时钢筋和混凝土的强度均有较充分利用。30.影响有腹筋梁斜截面受剪承载力的主要因素有哪些？答：配有腹筋的混凝土梁，其斜截面受剪承载力的影响因素有剪跨比、混凝土强度、纵向钢筋的销栓作用、箍筋的配筋率及其强度、弯起钢筋的配置数量等。31.简述矩形截面大偏心受压构件正截面承载力计算公式的使用条件？答：矩形截面大偏心受压构件正截面承载力计算公式的适用条件如下：1）为了保证构件破坏时受拉区钢筋的应力先达到屈服强度，要求满足：2）为了保
壳架等级而定电流= ，符合要求。（2）低压电流互感器的选择： ，其额定电压为 ，额定电流为 ，符合要求。（3）低压电缆的选择：住宅楼用户进线采用三相四线制。相线截面的选择：= ，由 《电力工程电缆设计规范》知，相线截面选择 ，其= ，满足发热条件。保护中性线（ 线）的选择：,， 所以保护中性线的截面积选择 。电缆的型号选择为： )其余单体楼计算方法与上相同。其他住宅楼的设备型号选择如表：表 各栋楼设备型号选择 #楼8#楼 #楼 #楼16#楼总的计算负荷 计算电流 电缆型号 断路器型号 电流互感器型号 低压刀开关选择 楼层配电设计每层16户，分东西两区每区8户，采用三相送点，= ，= ，= ，=

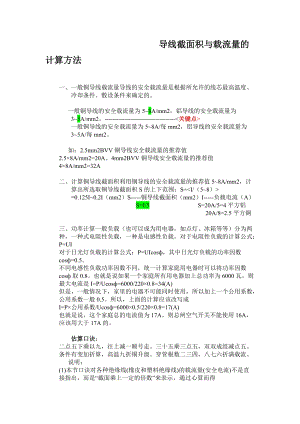

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A
二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125 I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）
三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是 I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算
